在中走絲線切割快速發展中,為了更好的加工出高精度的零件,我們對線切割鉬絲的垂直度也提出了更高的要求,怎樣才能更好的提高鉬絲的垂直度呢?我們在電加工過程中,經常會有操作師傅問這樣的問題:“線切割鉬絲校正一般用什么方法好些???在裝夾模具的時候會產生不可避免的傾斜,這種情況應該怎么解決呢?”
其實只要使用了蘇州聯青生產的鉬絲垂直校正器,這些問題都會迎刃而解。本產品已廣泛用于業內知名中走絲線切割生產廠家,如蘇州三光,蘇州寶瑪,漢奇數控,建德安奇等公司。

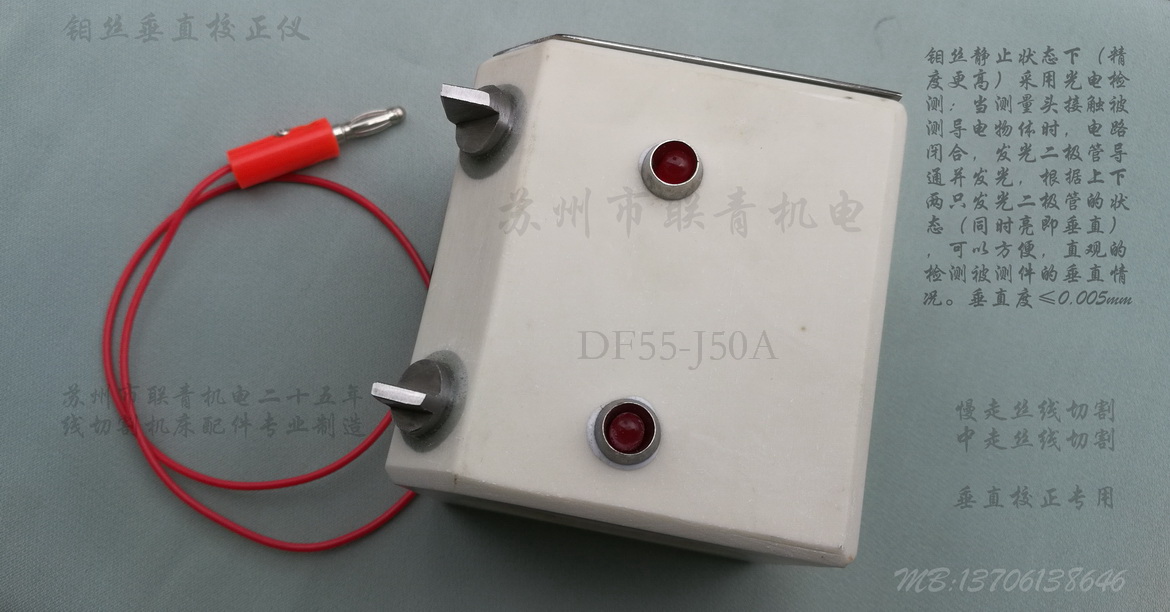

蘇州聯青生產的鉬絲垂直校正器,也叫鉬絲校正儀,是校正垂直的專用輔具,主要用于電火花線切割機床,作電極絲的垂直校正。特別是對于具有斜度切割功能、絲架跨距可調的線切割機床,本校正器尤為重要。還可適用于電火花成型(穿孔)加工機床工具電極的校正垂直及機加工、鉗加工等對工件的校正垂直等。
其工作原理如下:
蘇州聯青垂直校正器是一種壽命長,耗電少,使用直觀方便的檢測工具,采用發光二極管顯示,具有內接電源的光電檢測輔具,當測量頭接觸被測導電物體時,電路閉合,發光二極管導通并發光,根據上下兩只發光二極管的狀態,可以方便,直觀的檢測被測件的垂直情況。本校正器適用于各種型號的電火花線切割機床。
當校正器的測量頭接觸被測物體時發光二極管閃爍狀態過度到亮或熄滅狀態,其間的接觸距離在1.5-2微米之間。因此本校正器的測量力甚微i,靈敏度較高,為垂直校正帶來高精度。
由于本校正器采用了天然大理石支座,支座不變形,基準面及測量頭經過精研,支座材質堅硬。因此本校正器的精度保持性甚優。整個校正器除了天然大理石支座外,測量頭為不銹鋼制品,加上整體密封,因此其抗蝕性,耐用性甚佳。
使用方法
首先要熟悉本校正器的結構及其工作原理。每只測量頭都有兩個測量面a、b。我們令上測量頭兩個測量面為a和b,下測量與a、b對應的兩測量面為aˊ、bˊ。
a-aˊ測量面在空間平行,并垂直于b -bˊ測量面,a面上的各點到aˊ面上的各相應點之間的引線垂直于校正器支座的底平面,b- bˊ亦然。被測物件(例如電極絲)與a、aˊ面都接觸時,上下兩顯示燈亮同時亮,只接觸a或aˊ時只有上顯示燈或下顯示燈亮;b- bˊ方向亦然。
從測量學角度來看,測量與被測量件的測量力越小越好,因此在使用校正器時,應盡量慢而輕地接觸被測件,讓顯示燈閃爍時,觀察上下顯示燈是否同時閃爍或同時亮。若同時閃爍或同時亮、暗,則說明被測件與校正器支座底平面垂直。
電池的更換
當顯示燈亮度減弱到妨礙觀察時,表明電源電壓不足欲更換電池(9伏疊層電池),可用刀片將校正器上蓋板與支座交接的硅膠粘合劑粘合即可。
您有任何關于線切割鉬絲校正的問題都聯系我們。蘇州市聯青機電工貿有限公司是國內專業的線切割零配件、穿孔機零配件權威制造商,成立于1993年,致力于精密絲杠的生產與開發。運用漢江牌精密螺紋磨床加工,生產出優質的錐度頭絲桿,不銹鋼絲桿,T型梯形絲杠,三角螺紋絲桿,線切割拖板絲杠,運絲筒絲桿,醫療精密絲桿及鉬絲垂直校正儀等產品,產品廣泛應用于數控機床、半導體設備、醫療儀器、石油機械、精密測量儀器,機械手臂、實驗室設備、印刷機械、制藥包裝機械、能源企業、飲料機械、食品機械等領域,歡迎來電咨詢。
