鉬絲垂直校正儀

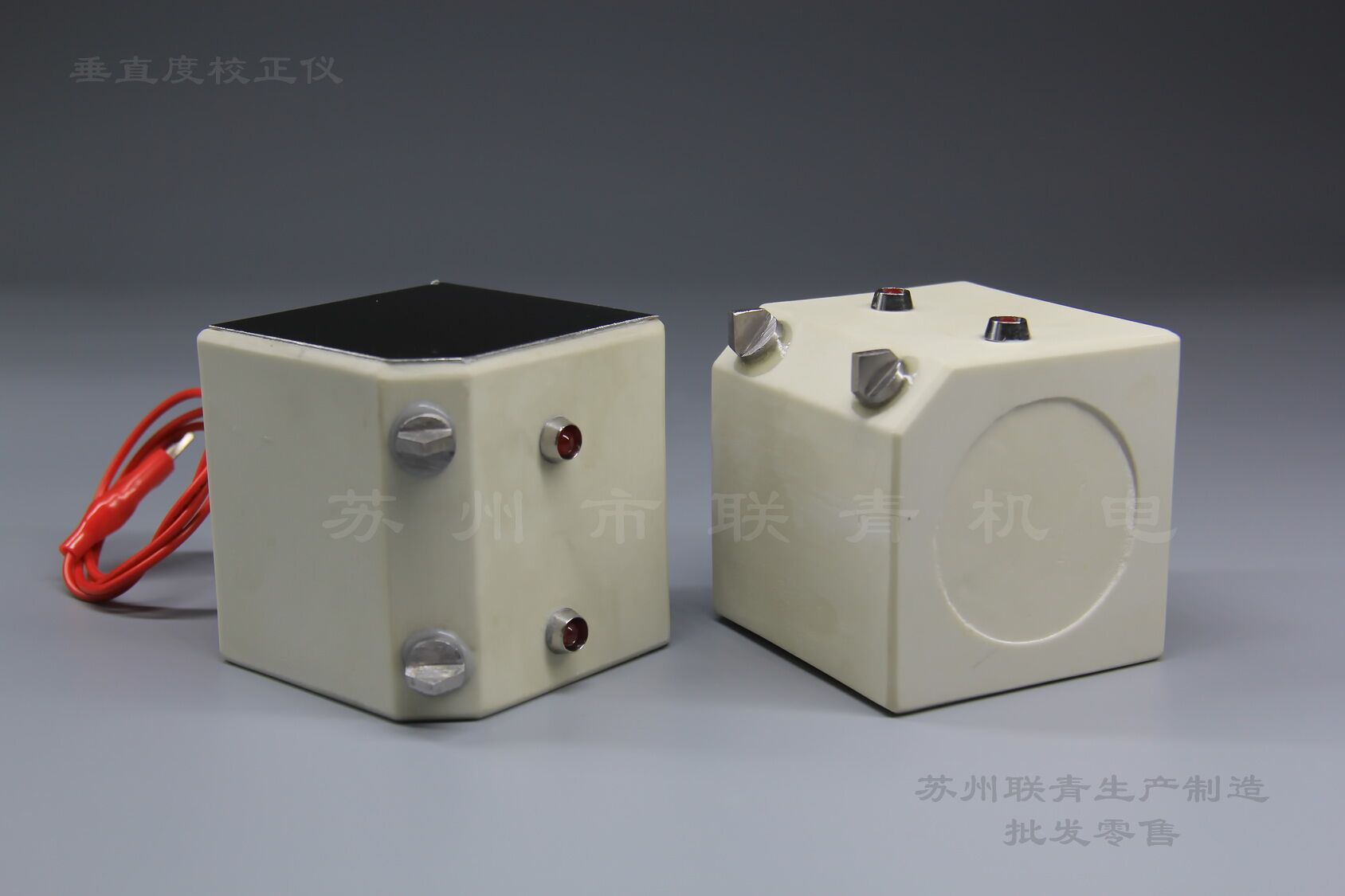

鉬絲垂直校正儀 DF55-J50

本產品已于業內幾家知名線切割制造廠家配套,是中走絲線切割,慢走絲線切割校正電極絲的必備,經權威線切割制造廠家檢驗,本產品垂直度≦0.005mm。



線切割鉬絲校正器 垂直校正儀  慢走絲垂直校正  中走絲垂直校正  光電垂直校正儀 DF55-J50垂直校正器

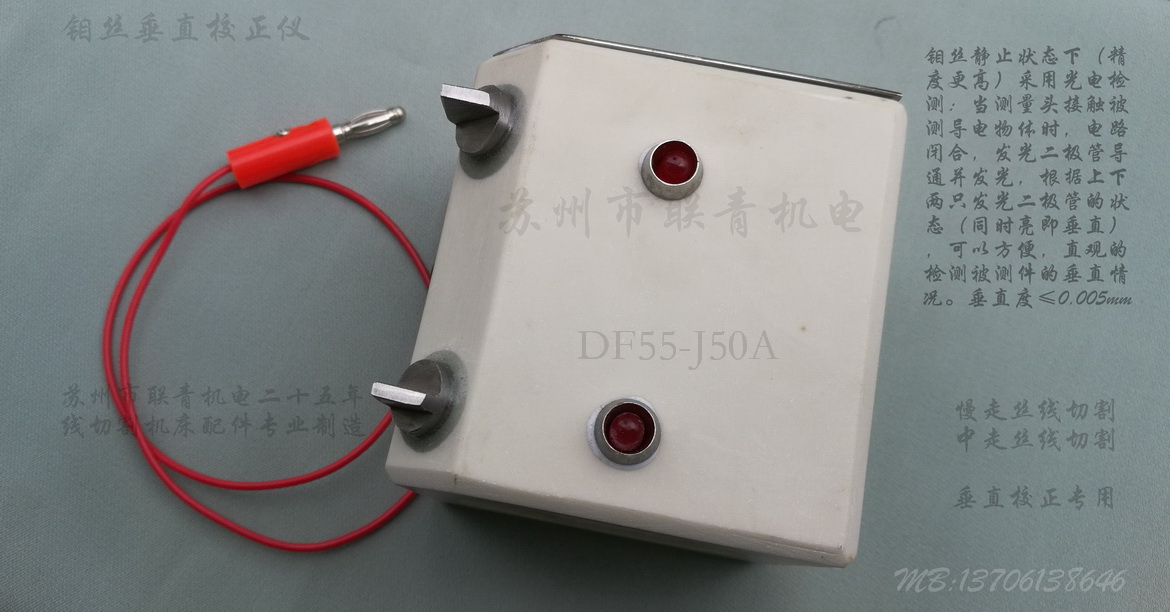

該鉬絲垂直校正儀在鉬絲靜止?fàn)顟B(tài)下(精度更高)采用光電檢測:當測量頭接觸被測導電物體時,電路閉合,發光二極管導通并發光,根據上下兩只發光二極管的狀態(同時亮即垂直),可以方便,直觀的檢測被測件的垂直情況。


一、 用途和適應范圍

      本產品主要用于電火花數控線切割機床,作為電極絲的垂直校正。特別是對于具有斜度切割功能、絲架跨距可調的線切割機床,本校正器尤為重要。

      這幾年伺服型中走絲的發展,產品加工的精度要求越來越高,鉬絲的垂直精度不可忽視。本產品校正精度高,更適合用于高精度伺服型中走絲線切割機床。

      本產品還適用于電火花成型(穿孔)加工機床工具電極的校正垂直及機加工、鉗夾工等對工件的校正垂直等。

二、工作原理簡介及特點

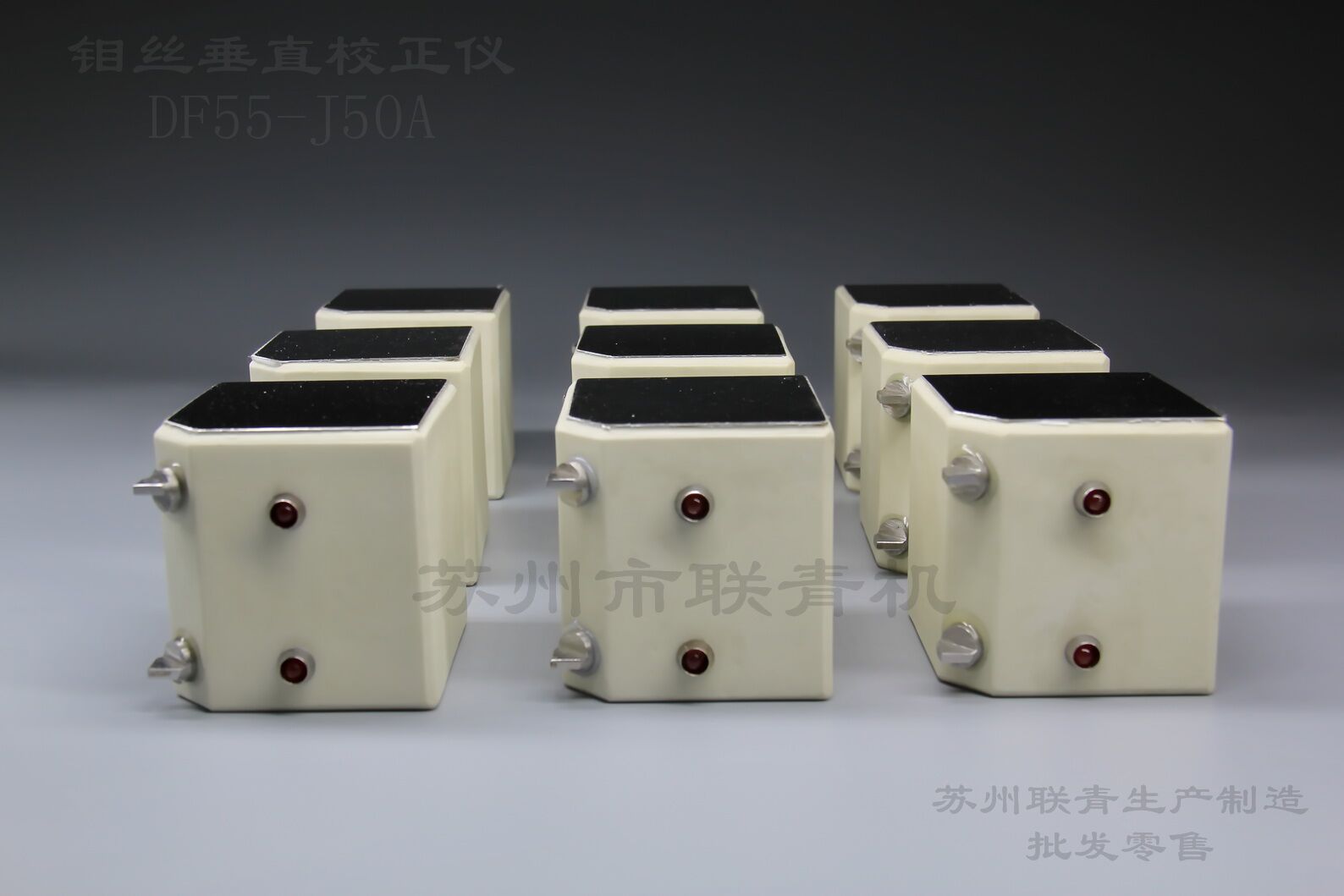

      蘇州聯青機電DF55-J50A鉬絲垂直校正儀是一種壽命長,耗電少,使用直觀方便的檢測工具,采用發光二極管顯示,具有內接電源的光電檢測工具,當測量頭接觸被測導電物體時,電路閉合,發光二極管導通并發光,根據上下兩只發光二極管的狀態,可以方便、直觀地檢測被測件的垂直情況。本校正器適用于各種型號的電火花線切割機床。

      當校正器的測量頭接觸被測物體時,發光二極管閃爍狀態過渡到亮或者熄滅狀態,其間的接觸距離在1.5-2μm之間。因此,本校正器的測量力甚微,靈敏度較高,為垂直校正帶來高精度。

      由于本校正器采用了天然大理石支座,支座不變形,基準面及測量頭經過精研,支座材質堅硬。因此,本校正器的精度保持性甚優。

整個校正器除了高強度陶瓷支座外,測量頭為不銹鋼制品,加上整體密封,因此,其抗蝕性、耐用性甚佳。

三、使用方法

      首先要熟悉本校正器的結構及工作原理。每只測量頭都有兩個測量面a,b。我們令上兩個測量頭兩個測量面為a和b,下測量與ab對應的兩測量面為a'、b'。

a-a'測量面在空間平行,并垂直于b-b'測量面,a面上的各點到a'面上的各相應點之間的引線垂直于校正器支座的底平面,b-b'亦然。被測物件(例如電極絲)與a、a'面接觸時,上下兩顯示燈同時亮,只接觸a或a'時只有上顯示燈或下顯示燈亮;b-b'方向亦然。

從測量學角度看,測量與被測量件的測量力越小越好,因此,在使用校正器時,應盡量慢而輕的接觸被測件,讓顯示燈閃爍時,觀察上下顯示燈是否同時閃爍或同時亮。若同時閃爍或同時亮、暗,則說明被測件與校正器支座底平面垂直。

      蘇州聯青機電工貿有限公司三十多年致力與線切割、穿孔機備品,配件與耗材的開發與生產,在業內享有盛譽。所生產的產品精度高,使用壽命長是主要特點。公司現有精密數控車床5臺,精密螺紋磨床10臺,數控線切割機床5臺,外圓磨床、光學曲線磨床、內螺紋磨床、精密銑床、萬能工具顯微鏡、萬能測長儀、洛氏硬度儀、投影儀等各類生產、檢測設備50多臺,精密的加工機床與檢測設備是保證產品質量的前提。
